Qu'est-ce que les boulons à roche à coque d'expansion ?

Boulons à roche à coque d'expansionsont un type de dispositif mécanique de renforcement des roches largement utilisé dans l'ingénierie souterraine (comme les mines, les tunnels et les cavernes souterraines) pour stabiliser les masses rocheuses fracturées ou meubles.

Principe de fonctionnement de base

Ils s'appuient sur l'expansion mécanique pour générer une friction et une force de serrage entre le boulon et le trou de forage dans la roche. Le composant clé est la coque d’expansion (un manchon fendu en forme de coin) installée à l’extrémité du boulon. Lorsque le boulon est serré (généralement avec un écrou sur l'extrémité exposée), la coque d'expansion est comprimée par une cale, ce qui la fait se dilater vers l'extérieur et s'appuyer fermement contre la paroi interne du trou de forage. Cela crée une forte friction radiale, ancrant fermement le boulon dans la roche, puis le boulon peut supporter des charges de traction pour empêcher l'effondrement ou le déplacement de la roche.

Structure de base

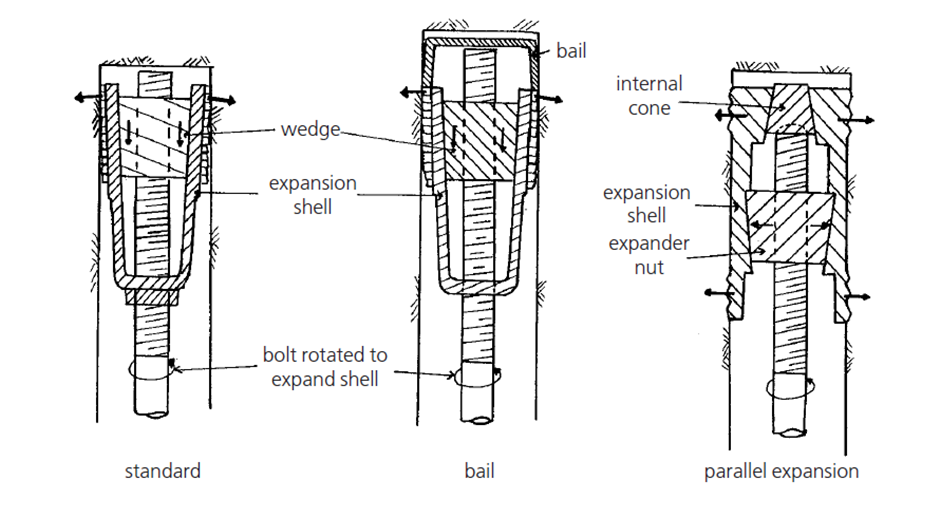

Coque d'extensionassemblage : La pièce d'ancrage du noyau, constituée d'un manchon en acier fendu et d'une cale assortie. Le nombre de fentes dans le manchon peut être ajusté en fonction des besoins techniques.

Corps de boulon : tige en acier (généralement en acier fileté) qui relie lecoque d'expansionet le composant de fixation de surface, et transmet la force de traction.

Composants de fixation en surface : y compris les rondelles et les écrous. Le serrage de l'écrou entraîne la cale à comprimer la coque d'expansion et la rondelle répartit la pression uniformément sur la surface de la roche.

Caractéristiques clés

Ancrage rapide : L'effet d'ancrage peut être obtenu immédiatement après le serrage de l'écrou, sans attendre le durcissement du coulis (contrairement aux boulons d'ancrage injectés), ce qui convient aux scénarios de support urgents.

Ancrage mécanique : Pas besoin de matériaux de jointoiement, ce qui est pratique pour la construction dans des environnements riches en eau ou à basse température où le coulis n'est pas facile à solidifier.

Profondeur d'ancrage limitée : La force d'ancrage effective provient principalement du contact entre lescoque d'expansionet la paroi du forage, il est donc généralement utilisé comme support temporaire ou à court terme. Pour les exigences à long terme et de haute stabilité, les boulons d’ancrage injectés sont plus adaptés.

Installation et retrait faciles : le processus de fonctionnement est simple et il peut être retiré et réutilisé si nécessaire (dans le but d'assurer la sécurité structurelle).

Scénarios d'application typiques

Soutènement temporaire dans les chemins de mine et les fronts de chantier.

Renforcement d’urgence de sections de roche fracturée lors du creusement d’un tunnel.

Prise en charge de l'ingénierie souterraine à petite échelle avec une durée de vie courte.
