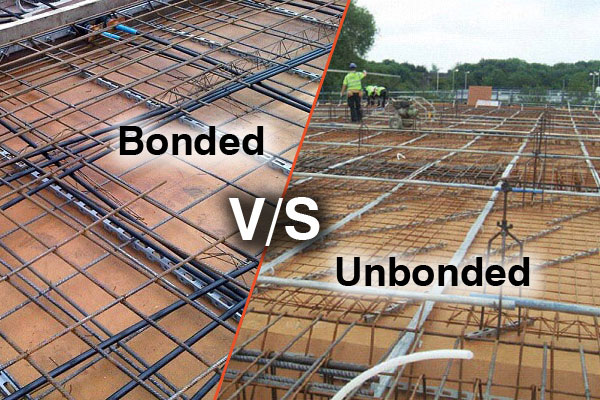

Différence entre les systèmes de post-tension non liés et liés

Il s’agit d’une distinction cruciale pourpost-tension(PT) conception et construction : le PT lié s'appuie sur du coulis pour lier les tendons de manière permanente au béton, tandis que le PT non lié utilise des tendons graissés dans une gaine en plastique pour maintenir les tendons isolés du béton. Vous trouverez ci-dessous une ventilation complète de leurs différences, organisées par définition de base, composants, installation, performances, applications et avantages/inconvénients.

Définitions de base

Système de post-tension collé: Les torons/câbles à haute résistance sont placés à l'intérieur de conduits en acier ou en plastique dans le béton. Après mise en tension et ancrage, le conduit est entièrement jointoyé sous pression avec du coulis cimentaire. Le coulis lie le tendon au béton, faisant en sorte que le tendon et le béton agissent comme un seul élément structurel composite.

Système de post-tension non lié: Les tendons sont pré-graissés (protection contre la corrosion) et enveloppés en usine dans une gaine en plastique extrudé (HDPE/PP). Aucun jointoiement n'est effectué après mise en tension. Le tendon peut se déplacer par rapport au béton (limité par les ancrages et les embouts), agissant comme un élément de tension directe qui applique une précompression via les ancrages uniquement.

Performance structurelle et différences de comportement

Mécanisme de transfert de force :

PT collé: Transfert de force du tendon au béton via la liaison coulis-béton et coulis-tendon sur toute la longueur du tendon, plus transfert de force d'ancrage. La répartition de la précompression est progressive le long de la travée.

PT non lié: La force du tendon se transmet uniquement au niveau des ancrages (pas de liaison le long du tendon). La précompression est appliquée sous forme de forces concentrées au niveau des zones d'ancrage, avec un gradient de précompression linéaire le long de la travée. Contrôle des fissures et ductilité : PT lié :

Meilleur contrôle des fissures aux charges de service ; les tendons sont fixés au béton, les fissures se propagent donc plus lentement. Ductilité plus élevée sous charges ultimes (les tendons se déforment et les liaisons résistent à la rupture). PT non lié : les tendons peuvent glisser par rapport au béton ; les fissures peuvent s'ouvrir plus facilement en cas de surcharge. Ductilité inférieure (la rupture est plus fragile si les ancrages glissent ou se rompent les tendons). Effets de fluage et de retrait : PT lié : les tendons sont contraints par le béton, donc le fluage et le retrait provoquent une perte de force de précontrainte (le tendon se raccourcit avec le béton). PT non lié : les tendons sont libres de bouger, donc le fluage et le retrait provoquent des pertes de précontrainte plus importantes (le béton se raccourcit indépendamment et la tension du tendon diminue davantage) à moins d'être compensées par une tension excessive. Fatigue Résistance : PT lié : résistance à la fatigue plus élevée - la liaison répartit les charges cycliques le long du tendon, réduisant ainsi les concentrations de contraintes au niveau des ancrages. PT non lié : résistance à la fatigue inférieure - toutes les charges cycliques sont concentrées au niveau des ancrages et des interfaces de coin.

Applications typiques

PT collé: Ponts à longue portée, bâtiments industriels lourds, parkings soumis à des charges de fatigue élevées, poutres préfabriquées en béton et structures en environnement agressif (zones côtières – le coulis offre une protection supplémentaire contre la corrosion).

PT non lié: Dalles résidentielles, dalles de plancher commerciales, structures à parois minces, panneaux préfabriqués et projets où une construction rapide est une priorité (pas de coulis = délai plus court).
