Comment fonctionne un système de post-tension non lié ?

Unsystème de post-tension non liéest une technique de précontrainte dans laquelle les câbles en acier tendus ne sont pas fixés de manière permanente au béton environnant (contrairement à la post-tension liée, où les câbles sont injectés dans des conduits pour se lier au béton). Au lieu de cela, les câbles sont isolés du béton par un revêtement et un revêtement durables, leur permettant de se déplacer légèrement par rapport au béton pendant la durée de vie de la structure. Ce système est largement utilisé dans les dalles, les poutres, les colonnes et les ponts pour sa flexibilité, sa facilité d'installation et sa capacité à s'adapter aux mouvements structurels mineurs.

Composants essentiels d'unSystème de post-tension non lié

Tendons : torons/fils en acier à haute résistance (l'élément porteur, préfabriqué sur mesure).

Gainage/Revêtement : Une gaine en plastique ou en métal lisse et imperméable qui enveloppe le tendon, plus un lubrifiant graisse/cire à l'intérieur de la gaine. Cela empêche la corrosion, réduit la friction et garantit que le câble n'est pas lié au béton.

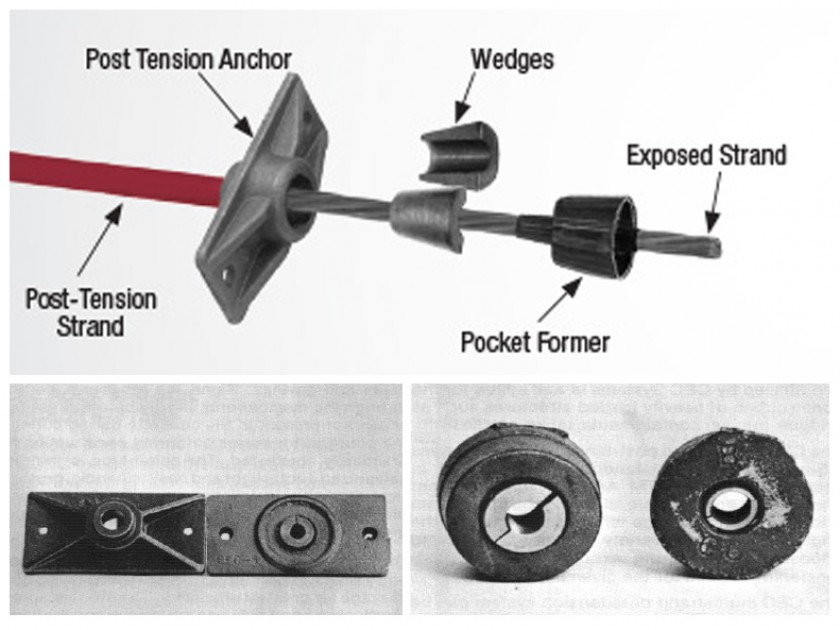

Ancrages : dispositifs mécaniques (aux deux extrémités du câble) qui agrippent le câble et transfèrent la force de traction du câble dans la structure en béton (par exemple, ancrages de type coin pour torons).

Vérin de contrainte : équipement hydraulique utilisé pour tendre le tendon jusqu'à la force de conception pendant la construction.

Conduits (facultatif) : petits canaux en plastique/conduit coulés dans le béton pour guider les tendons (pour les configurations de tendons pré-placées).

Avantages dePost-tension non liée

Construction plus rapide : aucun coulis sur site (le plus grand gain de temps) et les câbles préfabriqués réduisent la main d'œuvre.

Conception flexible : les câbles peuvent être courbés/disposés pour s'adapter à des géométries structurelles complexes (par exemple, dalles plates pour les immeubles de grande hauteur).

Contrôle amélioré des fissures : la précompression minimise les fissures de traction sous les charges de service ; des fissures mineures (si elles se produisent) ne compromettent pas le tendon.

S'adapte aux mouvements : le glissement des tendons permet des mouvements structurels mineurs (par exemple, retrait, fluage, dilatation thermique) sans accumulation de contraintes.

Structures légères : permet des portées plus longues avec des dalles/poutres plus minces (volume de béton réduit) par rapport au béton armé.

Applications courantes

Planchers plats/dalles plates résidentiels/commerciaux (utilisation la plus répandue).

Garages de stationnement, tabliers de pont et charpentes poutres-colonnes.

Dalles au sol (pour les grands sols industriels afin de contrôler les fissures de retrait).

Structures résistantes aux séismes (en combinaison avec des barres d'armature en acier doux).

En résumé, lesystème de post-tension non liéfonctionne en appliquant une force de traction contrôlée à un câble en acier non lié, protégé contre la corrosion après le durcissement du béton, ce qui induit une précompression dans le béton pour contrecarrer les charges appliquées, tandis que le câble reste isolé du béton, garantissant ainsi la flexibilité, la durabilité et un transfert de charge efficace via les ancrages.
