Qu'est-ce qui rend l'ancrage après tension fiable pour les projets de béton de longue portée ?

Aperçu de l'article

Cet article commence par la fonction pratique de l'ancrage post-tension, puis aborde les préoccupations courantes des acheteurs, notamment l'ajustement, la résistance, la sélection des matériaux, la commodité d'installation et la compatibilité du système. Il explique également la différence entre la post-tension liée et non liée, répertorie les contrôles d'achat importants et répond aux questions courantes des entrepreneurs et des acheteurs en ingénierie.

• Comprendre le rôle de l'ancrage dans les structures en béton précontraint
• Identifier les risques cachés causés par des pièces d'ancrage faibles ou mal adaptées
• Examen des composants courants tels que la tête d'ancrage, la cale, la plaque d'appui, le conduit et les accessoires de renforcement
• Comparaison des applications de post-tension liées et non liées
• Choisir un fournisseur qui comprend les exigences en matière de moulage, d'usinage, d'inspection qualité et d'exportation

Qu’est-ce que l’ancrage après tension dans une utilisation réelle dans la construction ?

L'ancrage post-tension est le système mécanique utilisé pour verrouiller et transférer la force de précontrainte des torons en acier à haute résistance dans une structure en béton une fois que le béton a atteint la résistance requise. En termes simples, c'est la partie du système de post-tension qui maintient la force du tendon là où l'ingénieur l'a conçue.

Dans une structure en post-tension, les torons d'acier sont placés à l'intérieur des conduits ou des gaines avant ou pendant la coulée du béton. Une fois le béton durci, des vérins hydrauliques étirent les torons jusqu'à une force spécifiée. L'ancrage saisit ensuite les torons et transfère cette force dans le béton à travers la tête d'ancrage, les cales, la plaque d'appui et le renfort environnant. Sans un système d’ancrage fiable, les avantages de la post-tension ne peuvent être pleinement exploités.

Pour les acheteurs, cela signifie que l’ancrage post-tension n’est pas seulement un petit accessoire. Cela affecte directement le transfert de charge, le contrôle des fissures, le contrôle de la déflexion, les performances à longue portée et la sécurité de la construction. Un tablier de pont, une structure de stationnement, une dalle, une poutre, un segment de tunnel ou un élément préfabriqué peuvent sembler solides de l'extérieur, mais la qualité du système d'ancrage détermine si la force de précontrainte interne reste fiable dans le temps.

Quels problèmes crée un mauvais système d’ancrage ?

De nombreux acheteurs de construction ne découvrent les problèmes d’ancrage qu’après l’arrivée des matériaux sur place. À ce moment-là, le calendrier du projet est déjà sous pression. Un petit décalage dimensionnel peut retarder le travail stressant. Un moulage faible peut créer des problèmes de sécurité. Un siège de cale mal usiné peut affecter la préhension des torons. Ce ne sont pas des inconvénients mineurs lorsque les grues, les ouvriers, les équipes de bétonnage et les équipes d'inspection attendent.

Les problèmes les plus courants incluent des dimensions incohérentes, des surfaces de coulée rugueuses, un mauvais engagement des cales, une correspondance de produit peu claire, une communication technique insuffisante et une qualité de matériau incertaine. Lors des travaux de post-tension, chaque pièce doit coopérer. Si le toron, la cale, la tête d'ancrage, la plaque d'appui, le conduit et le vérin de contrainte ne correspondent pas correctement, l'installation devient plus lente et plus risquée.

Un fournisseur fiable d’ancrages post-tension devrait aider à réduire ces risques avant le début de la production. Par exemple, Ningbo Supreme Machinery Co., Ltd. travaille dans la fabrication liée au moulage et fournit des produits d'ancrage pour les applications de construction où un transfert de charge fiable et une installation pratique sont importants. Pour les acheteurs, cette expérience est importante car la production d’ancrages ne consiste pas seulement à vendre une pièce standard. Il s’agit de comprendre comment se comporte la pièce au sein d’un système complet de post-tension.

Quels composants les acheteurs doivent-ils comprendre avant de commander ?

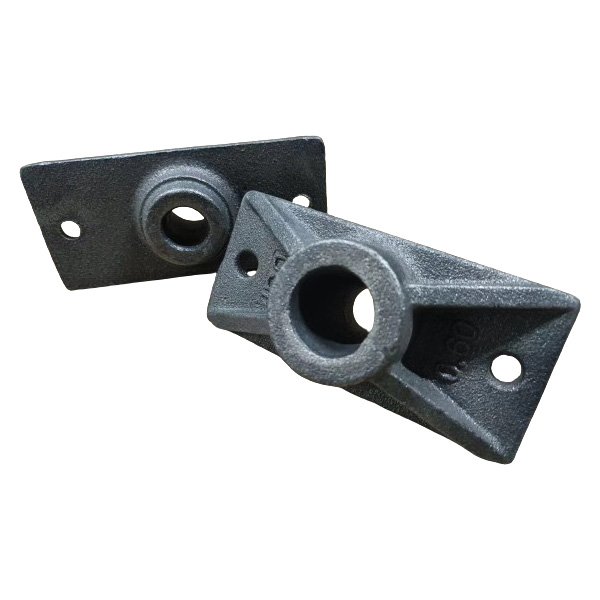

Un système d’ancrage post-tension comprend généralement plusieurs pièces coopérantes. La configuration exacte dépend si le projet utilise un ancrage multibrin lié, un ancrage de dalle plate, un ancrage plat incurvé ou un ancrage monobrin non lié. Pourtant, le principe de fonctionnement de base reste similaire : saisir le toron, transférer la force et maintenir le tendon solidement ancré.

• Tête d'ancrage :Le principal composant porteur de force qui reçoit le toron et le coin.
• Cale d'ancrage :Une pièce de préhension qui bloque le toron d'acier après mise en tension.

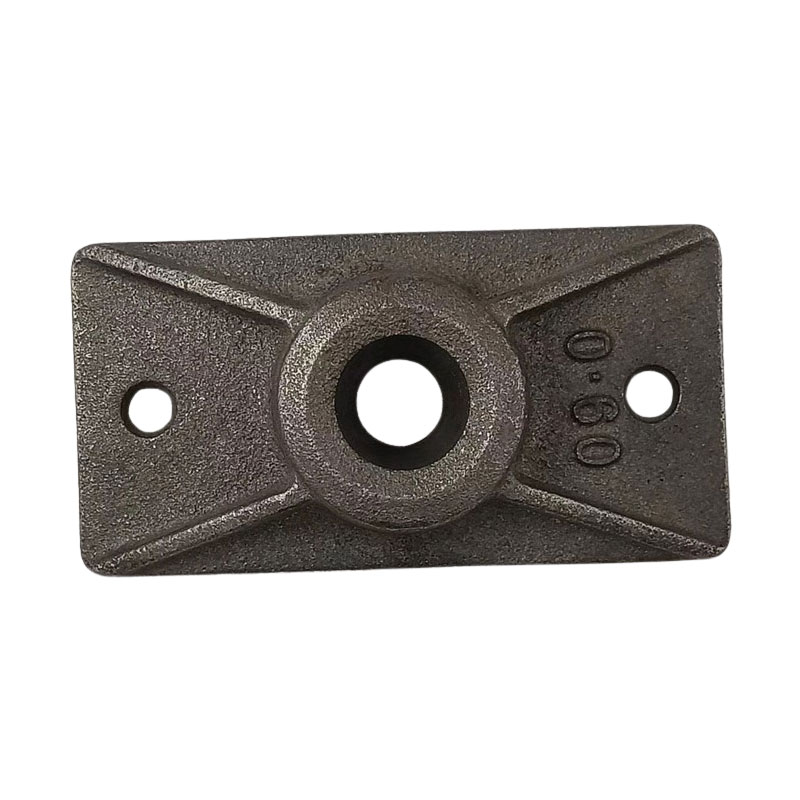

• Plaque d'appui :Un composant de répartition de charge qui aide à transférer la force dans le béton.
• Renfort en spirale :Renfort utilisé autour de la zone d'ancrage pour gérer les contraintes locales d'éclatement.
• Conduit ou gaine :Un canal qui abrite le tendon et prend en charge les exigences du système lié ou non lié.
• Brin PC :Le tendon en acier à haute résistance qui est sollicité pour créer une compression dans le béton.

Lorsque les acheteurs demandent un devis, ils doivent éviter d’envoyer uniquement le nom du produit. « Ancrage post-tension » peut faire référence à plusieurs formes de produits, et chaque forme peut nécessiter différentes quantités de torons, tailles d'ancrage, dimensions de conduits et accessoires. Une meilleure demande comprend le diamètre du toron, le numéro du toron, le type d'application, le dessin si disponible, la quantité requise et le calendrier du projet.

Que faut-il vérifier avant de choisir un ancrage post-tension ?

Choisir un ancrage post-tension ne consiste pas à choisir la pièce la moins chère dans un catalogue. Il s’agit d’adapter l’ancrage aux conditions réelles de travail de l’ouvrage. Un produit qui fonctionne bien dans un projet de dalle n'est peut-être pas la meilleure option pour un pont, un élément courbe, une poutre de transfert ou un segment préfabriqué.

Les acheteurs doivent commencer par les exigences de conception. L'ancrage doit être adapté à la disposition des câbles, à la méthode de mise en tension, à la résistance du béton, au type de conduit et à l'espace d'installation disponible. Pour la construction de dalles plates, une conception d’ancrage compacte peut permettre d’économiser de l’espace et d’améliorer l’efficacité de l’installation. Pour les projets de ponts et d’infrastructures, la capacité de charge, la durabilité et la rétention des forces à long terme sont souvent plus importantes.

Un processus d’achat responsable prend également en compte la documentation. Les acheteurs peuvent avoir besoin de dessins, de photos de produits, de détails d'emballage, de dossiers d'inspection ou d'une confirmation d'échantillon. Pour les projets d’exportation, l’emballage doit protéger les composants d’ancrage lourds lors du transport sur de longues distances. Une surface rayée n’affecte pas toujours les performances structurelles, mais un mauvais emballage peut créer de la confusion, des problèmes de corrosion et des plaintes inutiles après la livraison.

Quels projets nécessitent généralement un ancrage post-tension ?

L'ancrage post-tension est largement utilisé dans les structures en béton où les ingénieurs ont besoin d'un meilleur contrôle de la tension, de la déflexion, de la fissuration, de la longueur de portée ou de l'efficacité structurelle. Le système permet au béton de fonctionner plus efficacement en introduisant une compression via des câbles en acier stressés.

Dans la construction de bâtiments, la post-tension peut aider à créer des dalles plus minces, des portées plus longues et des dispositions de colonnes plus flexibles. Ceci est particulièrement utile dans les structures de stationnement, les bâtiments commerciaux, les étages de grande hauteur, les poutres de transfert et les dalles de podium. Dans les infrastructures, la post-tension est courante dans les ponts, viaducs, tunnels, projets ferroviaires, structures de soutènement et segments préfabriqués en béton.

• Tabliers et poutres de pont
• Dalles de bâtiments commerciaux et systèmes de planchers à longue portée
• Parkings couverts et dalles surélevées
• Poutres, panneaux et segments en béton préfabriqué
• Poutres de transfert et éléments de structure pour charges lourdes
• Revêtements de tunnels et structures spéciales en béton
• Eléments courbes en béton nécessitant des solutions d'ancrage plates ou en arc

Le principal avantage n’est pas seulement la force. Pour les entrepreneurs, la valeur apparaît souvent dans le contrôle des délais, la réduction du gaspillage de matériaux, une profondeur structurelle plus efficace et une meilleure gestion des fissures. Toutefois, ces avantages dépendent fortement d’une installation correcte et de performances d’ancrage fiables. Un système d’ancrage de mauvaise qualité peut affaiblir l’avantage économique de l’ensemble de la conception de post-tension.

Qu’est-ce qui rend un fabricant plus fiable ?

Un fabricant fiable comprend à la fois la production et l’application. L'ancrage post-tension nécessite un moulage cohérent, un usinage contrôlé, une précision dimensionnelle pratique et une correspondance minutieuse avec les cales et les torons. Les acheteurs doivent rechercher un fournisseur capable de discuter des détails techniques au lieu de simplement proposer une liste de prix.

Ningbo Suprême Machinery Co., Ltd. est lié à la fabrication de pièces moulées et d'ancrages, ce qui est précieux pour les acheteurs qui ont besoin d'un approvisionnement stable et d'une communication pratique sur les produits. Étant donné que de nombreux composants d'ancrage reposent sur des structures moulées, l'expérience en matière de fabrication peut influencer la qualité de la surface, la cohérence de la résistance et la fiabilité de la livraison. Pour les projets de construction où les retards sont coûteux, la stabilité du fournisseur devient une partie intégrante de la valeur du produit.

Les acheteurs doivent prêter attention aux signes suivants lors de l’évaluation d’un fournisseur :

• Le fournisseur peut expliquer les types d'ancrage disponibles et leurs applications appropriées.
• Le fournisseur demande le diamètre des torons, la quantité des torons, l'utilisation du projet et les dessins avant de confirmer les détails.
• Le fournisseur comprend la sélection des matériaux de coulée et la géométrie d’ancrage.
• Le fournisseur peut fournir clairement des images de produits, des spécifications et des informations sur l’emballage.
• Le fournisseur communique des délais de production et de livraison réalistes.
• Le fournisseur évite les réclamations vagues et se concentre sur une adéquation pratique des projets.

La meilleure décision d’achat est généralement prise avant que la commande ne soit passée. Lorsque le fournisseur et l’acheteur clarifient leurs besoins techniques dès le début, les deux parties réduisent les risques de modèles erronés, de composants manquants, de retards d’installation et d’augmentations de coûts évitables.

Quelle est la différence entre les systèmes liés et non liés ?

Les systèmes de post-tension liés et non liés utilisent différentes méthodes pour protéger et transférer les performances des tendons. Le choix affecte la configuration de l'ancrage, le flux de travail d'installation, la protection contre la corrosion, les exigences d'inspection et la stratégie de maintenance à long terme.

Aucun des deux systèmes n’est automatiquement meilleur dans tous les cas. Les systèmes collés sont souvent sélectionnés pour les infrastructures et structures majeures nécessitant une liaison tendineuse par coulis. Les systèmes non liés sont souvent choisis lorsque la vitesse d'installation, la flexibilité et l'efficacité des dalles sont importantes. Le choix correct dépend de la conception technique, des pratiques de construction locales, de l'exposition environnementale et des exigences d'inspection.

FAQ sur l’ancrage post-tension

Que doivent faire les acheteurs avant de confirmer une commande ?

Avant de confirmer une commande, les acheteurs doivent examiner le système d’ancrage complet plutôt que de vérifier uniquement le prix unitaire. Le bon ancrage de post-tension doit correspondre à la conception structurelle, à la taille des torons, à la méthode de construction et au calendrier du projet. Il doit également provenir d'un fournisseur capable de communiquer clairement et de soutenir la commande avec une connaissance pratique du produit.

Pour les entrepreneurs et les équipes d’approvisionnement, un approvisionnement stable en points d’ancrage peut faire la différence entre un travail de mise sous tension fluide et des retards coûteux sur le chantier. Lorsque le produit est sélectionné correctement, l'installation devient plus prévisible, l'inspection devient plus facile et la structure bénéficie de l'avantage escompté de la post-tension.
